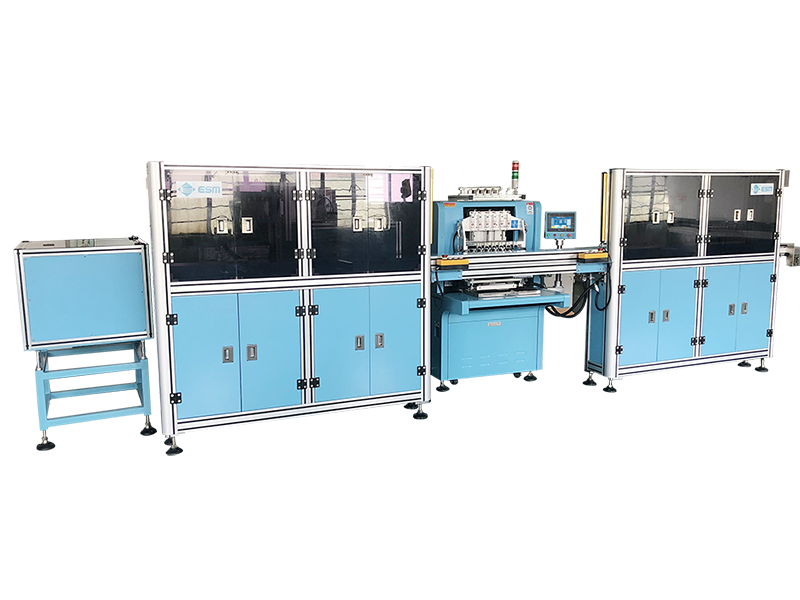

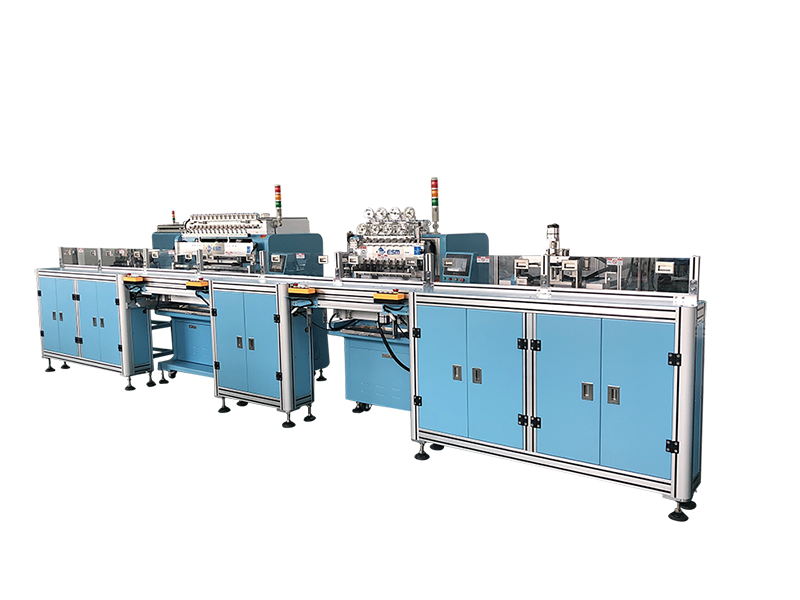

注：本图片仅供参考
全自动生产线产品系列：
本机型系列型号:E-1000-FRHJ(标准)、E-1000-FKRHJ。
全自动生产线产品特点：
> 全自动上料系统（E-1000-F）
匹配精密振动盘，适合各型产品。;
> 全自动焊锡系统（E-1000-H）
任何卧式、立式电感，变压器，继电器，线圈均可工作；PLC系统控制，可实现多功能精密定位，工作性能稳定，配置精密步进/伺服电机控制，角度任意设定；温度可任意设定，采用无铅钛合金制作。
> 全自动测试系统（E-1000-J）
适合变压器，电感，线圈等特殊产品检测需求。由PLC程控，可实现位移，检测，分拣工作。此系统工作测试仪表由厂商自行配备，工位可实现综合，高压，层间绝缘等参数检测，独特设计，稳定性好。
全自动生产线绕制产品：
变压器，电感，继电器，特殊产品 。
型号 | E-1000-FRHJ(标准) | E-1000-FKRHJ |
主轴数 | 12 | 12 |
主轴间距 | 选配 Optional | 选配 Optional |
伺服电机功率(W) | X:400 Y:400 Z:400 主轴:2000(标准) | X:400 Y:400 Z:400 主轴:1500(标准) |
主轴夹具装配内径 | Ф10mm(标准) | |
主轴转速 | MAX 9000RPM(标准) | |
焊锡时间 | 待定 | |
测试参数 | 待定 | |
控制方式 | ESM多轴CNC运动控制器 | |
编程方式 | 触摸屏 | |
储存方式 | 直接储存+USB | |
导针移动范围 | X：120mm Y：130mm Z：60mm | X：100mm Y：100mm Z：60mm |
主轴精度 | ±0.1° | |
移动定位 | 0.01mm | |
缠脚角度 | 0°、90° | |
适用线径 | 0.03—0.4mm | 0.03—0.4mm |
气压 | 4-6kgf/c㎡ | |
电压 | AC220V/50HZ(AC110V/60HZ) | |
总功耗 | 4.5KW | 4.5KW |
整机净重 | 1500KG | 1600KG |
机械尺寸 | 待定 | 待定 |
装箱尺寸 | 待定 | 待定 |
全自动生产线选配装置：
R:全自动十二轴绕线机(机型配置选配)、F:全自动上料系统、H:全自动焊锡系统、J全自动测试系统、M全自动包装系统、K:全自动插针系统。
