选择合适的绕线机是生产线圈的关键，因此怡斯麦(ESM)以环形变压器来具体讲讲环形绕线机的工作原理、操作过程，其中重点提到了绕线机的张力分析（这个是为行内人员准备的干货），环形变压器绕线机的操作过程是非常简单的，但是想要弄好却必须要弄清工作原理、绕线张力等相关知识。

　　环形变压器的铁芯是用优质冷轧硅钢片(厚度为0.23mm-0.35mm)无缝的卷制而成，磁路完全闭合，无漏磁，故其磁性能为最优，高精度激光焊接，氮氢保护真空退火，铁芯电磁指标更是大幅提高。

　　环形变压器利用环型绕线机绕线快速方便生产效率高，可广泛应用于电子设备中的50Hz、60Hz、400Hz变压器、互感器、电抗器、扼流圈等电磁元件。
　　环形绕线机的工作原理：
　　先把导线均匀的缠绕在储线环上，然后再通过梭子把缠绕在储线环上的导线缠绕在骨架上，骨架由伺服电机带动旋转，使导线均匀地排列在骨架上线缠绕到一定量时，再把带通过储线环缠绕在骨架上，然后绕制。
　　绕线张力的分析
　　通过生产实践发现，在绕制整个过程中，用适当的力把导线拉紧缠绕在骨架上，是影响绕制好坏的关键所在，因此在下面我们着重说明影响绕线张力的因素。
　　1.线梭转动部分的磨察力矩

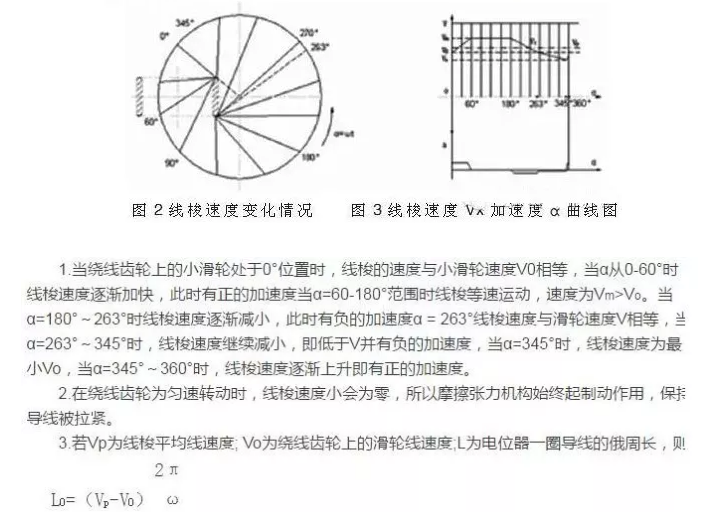

　　2.线梭部分(包括缠在线梭内的导线)加速度变化引起的惯性力矩。摩擦力矩的主要部分是由张力机构产生的，它阻止线梭的放线运动而把导线拉紧，产生绕线张力。由于绕线环形面及其在绕线齿轮中偏离中心位置的影响，即使是匀速绕线，线梭的运动速度也小是均匀的，这就产生了由加速度引起的惯性力矩，影响了绕线张力。线梭的运动速度可看作由两种速度组成:一是与绕线齿轮上的滑轮速度相等的速度Vo，一是线梭放出导线的用量的速度，前者是常数，后者的计算如下(见图1)。

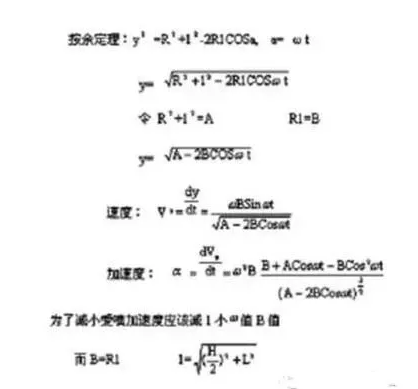

　　余定理和速度、加速度的公式推导计算如下，因为图片上传，模糊不清就权当略过了，再说了也是拿来主义的。

　　所以为了减小线梭加速度，要求:骨架型面H要小，型面尽量靠近绕线齿轮中心即l值小；线梭平径R应尽量小；绕线速度ω不能太高(这是与提高生产效率相抵触的)。

　　4.当绕线速度ω不大:线梭平径R较小，电位器型面尺寸H也较小，型面尽量靠近绕线齿轮中心时加速度的变化是小大的，由加速度引起的惯性力矩要小得多，所以影响绕线张力的主要因素是摩擦力矩。我们在绕线机上使用凸轮控制摩擦张力，用以克服速度变化的影响，实践证明没什么效果，反而机构复杂制造调整都不方便，通过对张力的分析，设计时应考虑:
　　1.尽量减小绕线齿轮和线梭的直径。
　　2.线梭及其传动部件的转动惯量应尽量小。
　　3.张力机构产生的摩擦力矩要稳定。
　　4.机床的起动和转动应平稳。
　　环形变压器绕线机的实际绕线步骤：

　　一、储线环储线和绕线说明。

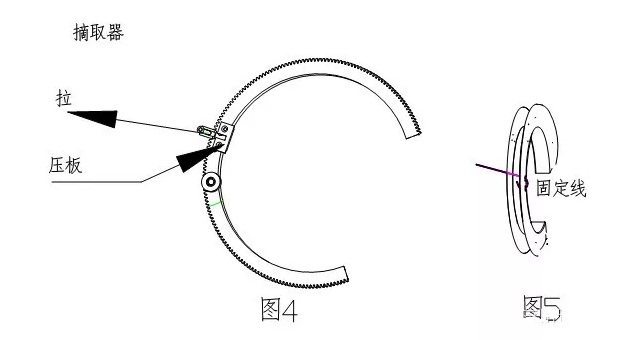

　　1）取出摘取器（见图4）

　　2）固定线头。线从放线架到绕线机头头部滚轮再到储线环，在储线环右边有2个孔用来固定线（见图5），线开始从储线环里边一孔穿出弯曲再从另一孔穿入固定。粗线进行一个简单的弯曲即可（见图5）
　　3）连接储线环和梭子。

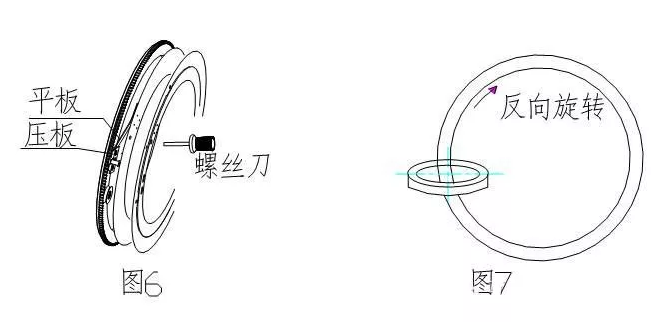

　　用主轴点动按钮使梭子上的摘取器转到操作者的正前方，用螺丝刀穿过储线环右边到左边的孔，使储线环上的平板卡在梭子摘取器的压板上（见图6）。

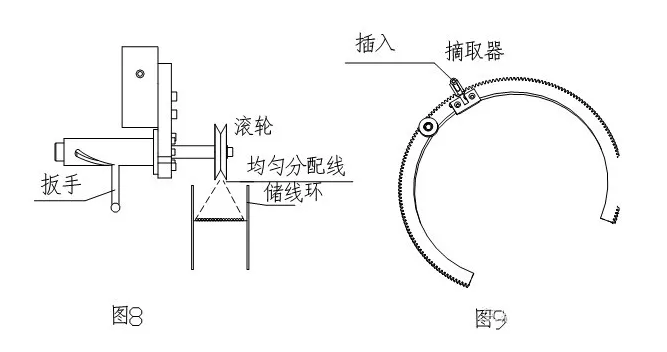

　　3）开始储线。释放制动张力，按下“储线”按钮，然后再按下“启动”按钮，用控制面板上的速度旋钮调节储线速度，齿轮和储线环反方向旋转（见图7）。移动排线轴上的滚轮使线均匀的分配在储线环内（见图8），当储线匝数到设定匝数时，将自动停机。切断线。

　　4)安装摘取器。
　　点动机头正方向旋转（储线环上的弹簧片与梭子脱离），使摘取器压板处于图9所处的位置。插入摘取器。

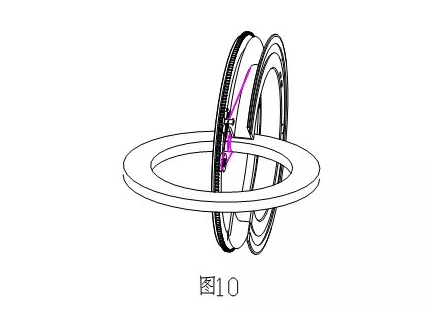

　　5)、线首先通过梭子上的摘取器，再通过滚轮，固定在线圈上（见图10）。

　　6)、通过面板上的排线方向旋钮（顺时针、逆时针）选择线圈旋转方向。
　　7)、按下“绕线”按钮，再按下“启动”按钮，旋转“调速”按钮，绕线机开始绕线。
　　注意：保证手在危险范围以外，不要触摸任何转动部件。注意安全！！
　　8)、到总匝数后，机器会自动停止。
　　注意：当工作完成或中断或操作者离开设备时，请关闭设备电源开关。


　　二、调节制动张力
　　1)、在绕线时线张力主要是根据线径和绕线速度来决定。

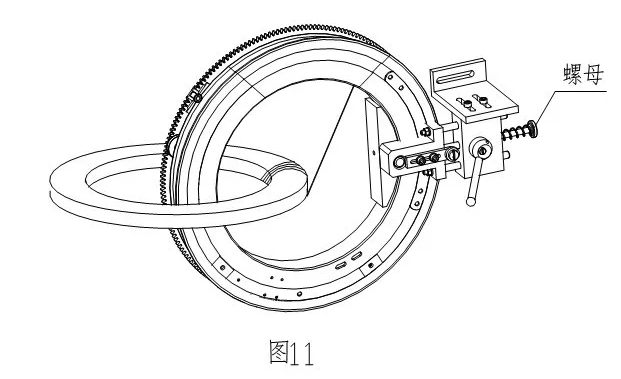

　　2)、制动张力的大小用张力器后面的螺母来调节（见图11）。
　　3)、调节线张力，以保证绕线时不超过其延伸率。
　　注意：当储线环转动时不要触摸环形线圈。

　　三、线圈初始位置的确定
　　由控制面板上的排线点动来确定


　　四、绕线过程中环形线圈夹紧力的调整
　　绕线过程中随着绕线的增加，环形线圈外径增大，逆时针旋转小手轮，使压紧轴与环形线圈夹紧力适当。以防止环形线圈变形及损伤漆包线。


　　五、绕完后取出线圈
　　1)、切断线，取出储线环内剩余的线。
　　2)、打开储线环。

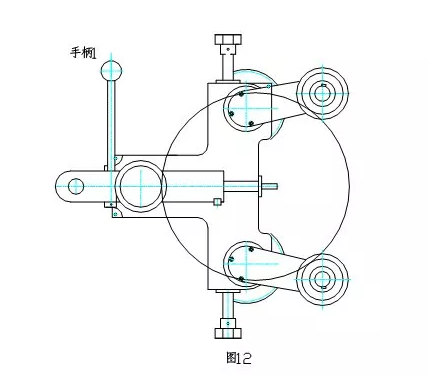

　　3)、打开手柄1，打开橡胶棍，将绕好的线圈从设备中取出（见图12）。
　　4)、当从设备中取出线圈时，请注意不要划伤漆包线。
　　5）、闭合储线环。

　　环形变压器在绕线中，对焊点有什么要求？
　　答：
　　（1）厚度小于1.7mm的扁铜线采用搭焊，搭头部分锉成契形，用银铜焊接；（焊条采用15%银的银铜焊条，提高其电阻率。）大于1.7mm的采用对焊。
　　（2）焊接处要牢固紧密，接头要挫平砂光；
　　（3）焊头不能在换位处，也不能在梳齿间；
　　（4）多根导线的焊接应该相互错开，错开距离在80mm以上；
　　（5）任何焊头必须距出头和分接头2根撑条之外；
　　（6）多根并绕每根焊接不得超过1处，焊接根数不能超过该绕组的并绕导线根数的1/2，6根以上根数并绕的，焊接根数不能大于1/3根数，而且接头要错开；
　　（7）不允许有铜屑落在绕组中。

　　以上就是关于环形变压器绕线机原理、操作过程的介绍，为什么本文开始要提一下环形变压器铁芯呢？其与绕线有何关系？这是因为铁心是变压器的磁路部分，由磁导率很高的电工钢片制成。变压器的一个绕组通以很小的励磁电流，在铁心中产生很大的磁通，在另一绕组感应出所需要的电势。怡斯麦（ESM）欢迎大家来电探讨关于绕线机的九游平台相关技术问题！
