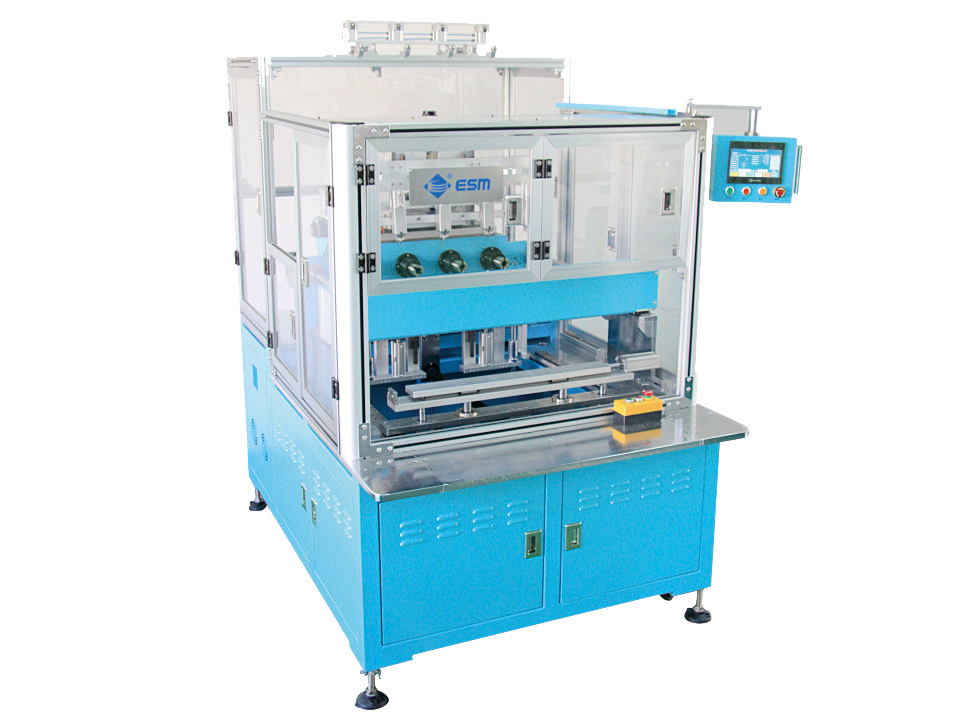

注：本图片仅供参考
产品系列：
本机型系列型号: 4轴(E-18404标准、3轴(E-2603)、6轴（E-8006）。
产品特点：
> 外型新颖流线，设计简洁可靠，结构合理紧凑，整机稳定性高，适应工作环境强、精度高之特点;
> 本系列绕线机采用ESM研发高性能最新版绕线机软件，触摸屏实时编程，人性化教导操作控制接口，中英文可选性对话，操作简单易学；密码储存功能，防止非相关人员修改程序，效率高，故障少、保养维护方便；
> 本系列机型与自动上料系统，自动焊锡系统，自动检测系统等，可合成自动化生产流水线；
绕制产品：
散片线圈(大、小)、多联散片线圈、内绕线圈(无刷、家电)、罩极线圈(圆、方形)/家用电器电机及特殊产品 。
型号 | E-2603 | E-18404 | E-1006 | |||
主轴数 | 3 | 4 | 6 | |||
主轴间距 | 260mm | 184mm | 100mm | |||
最大产品外径(宽) | 180mm | 125mm | 80mm | |||
伺服电机功率(W) | X:400 Y:400 Z:400 主轴principal:3000(标准) | X:400 Y:400 Z:400 主轴principal:2000(标准) | X:400 Y:400 Z:400 主轴principal:2000(标准) | |||
主轴夹具装配内径 | Ф25mm(标准) /Ф17mm(顶置) | Ф25mm(标准) /Ф17mm(顶置) | Ф20mm(标准) /Ф15mm(顶置) | |||
主轴转速 | MAX 800RPM(标准) | MAX 1000RPM(标准)/2800RPM | MAX 2800RPM(标准) | |||
控制方式 | ESM多轴CNC运动控制器 | |||||
编程方式 | 触摸屏 | |||||
储存方式 | 直接储存+USB | |||||
导针移动范围 | X：200mm Y：200mm Z：100mm | |||||
主轴精度 | ±0.1° | |||||
移动定位 | 0.01mm | |||||
缠脚角度 | 0°（可结合产品定制） | |||||
适用线径 | 0.8-2.5mm | 0.5-1.6mm/0.25-1.2mm | 0.2-1.0mm | |||
气压 | 4-6kgf/c㎡ | |||||
电压 | AC220V/50HZ(AC110V/60HZ) | |||||
总功耗 | 4.0KW | |||||
脱漆皮线径 | 1.2-1.8mm/1.8-2.8mm | 1.2-1.8mm/0.2-0.7mm | 0.2-0.7mm/0.7-1.2mm | |||
整机净重 | 1200KG | 1200KG | 1200KG | |||
机械尺寸 | 1300W*1870L*2000Hmm （不包括线架） | |||||
装箱尺寸 | 1500W*2000L*2200Hmm | |||||
选配装置：
安全门装置（P）、顶料装置（D）、去漆皮装置（B）、自动剪刀装置（C）、衰减装置（S）、自动切刀装置（Q）。
