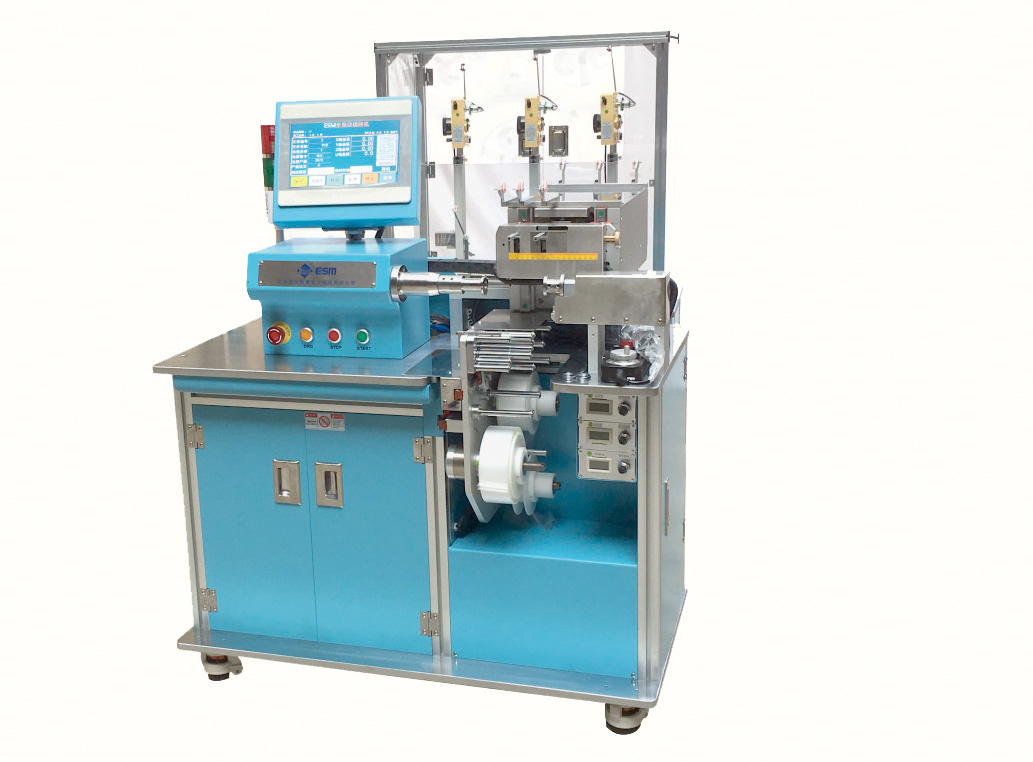

注：本图片仅供参考
产品特点：
> 外型新颖流线，设计简洁可靠，结构合理紧凑，整机稳定性高，适应工作环境强、精度高之特点;
> 本系列绕线机采用ESM研发高性能最新版绕线机软件，触摸屏实时编程，人性化教导操作控制接口，中英文可选性对话，操作简单易学；密码储存功能，防止非相关人员修改程序，效率高，故障少、保养维护方便；；
绕制产品：
精密变压器线圈、异类线圈工艺和特殊产品 。
型号 | E-1001 |
主轴数 | 1 |
主轴间距 | / |
最大骨架外径(宽) | 80 |
伺服电机功率(W) | X:400 Y:400 Z:400 主轴principal:750(标准) |
主轴夹具装配内径 | Ф12mm(标准) |
主轴转速 | MAX 6000RPM(标准) |
控制方式 | ESM多轴CNC运动控制器 |
编程方式 | 触摸屏 |
储存方式 | 直接储存+USB |
导针移动范围 | X：200mm Y：100mm Z：60mm |
主轴精度 | ±0.1° |
移动定位 | 0.01mm |
缠脚角度 | 0°、90° |
适用线径 | 0.02—0.4mm |
胶带宽度 | 5mm—16mm |
包胶速度 | MAX 1500RPM |
电压 | AC220V/50HZ(AC110V/60HZ) |
气压 | 4-6kgf/c㎡ |
总功耗 | 1.4KW |
整机净重 | 340KG |
机械尺寸 | 1100W*700L*1200Hmm(不含线架) |
装箱尺寸 | 1220W*800L*1400Hmm （带收放线1220W*1440L*1600Hmm ） |
选配装置：
自动放线收线装置D、安全门装置（P）、衰减装置（S）、 自动切刀装置（Q）。
